Kablo seçimi proje aşamasında yapılır. Panoda kullanılacak olan kumanda ve güç kablolarının kesitleri ve cinsleri, klemens tablosu ve malzeme listesinde belirtilmiştir.
Kumanda Kablosu Seçimi
Kumanda kablosu olarak özel bir durum belirtilmemişse NYAF tipi kablolar kullanılır. Bu kablolar çok damarlı olup rahatça bükülebilir ve şekillendirilebilir. Genellikle 0,75 mm2 ve 1,5 mm2 kesitli kablolar kullanılsa da kesitler kumanda ettikleri elemanın gücüne göre değişim gösterebilir. Bazı durumlarda ise müşteri isteğine göre kullanılması gereken kesitin üzerindeki kesitlerde de kumanda kablosu kullanılabilir. Bu şekilde kablonun daha emniyetli çalışması sağlandığı gibi mekanik dayanımı da arttırılmış olur. Ancak bu durumda maliyetin artacağı da göz ardı edilmemelidir.
Bazı panolarda 24 V, 220 V gibi farklı gerilim değeri ya da D.A., A.A gibi farklı türde akım taşıyan kumanda kabloları aynı kanalda bulunabilir. Böyle durumlardaki kablolar ise farklı renklerde olmalıdır.
Güç Kablosu Seçimi
Güç kablosu seçimi yapılmadan önce panonun çalışacağı yerde keşif çalışması yapılır.
Bu keşif sırasında iki etken belirlenir:
⇒ Panonun kumanda edeceği aktif alıcıların toplam gücü
⇒ Panonun konumlandırılacağı ortamın şartları
Panonun kumanda edeceği aktif alıcıların, maksimum güç çekme durumunda alıcıların gücü tespit edilir. Daha sonra bu güç ele alınarak gerilim düşümü hesabı yapılır. Bu şekilde panoda kullanılması gereken güç kablolarının kesitleri belirlenir.
Panonun montajının yapılacağı ortamın çevre şartları tespit edilir. Bu çalışma sırasında nem, yangın ihtimali, kimyasal tehdit vb. durumlar belirlenir. Daha sonra bu çalışma şartlarına uygun özellikte imal edilmiş güç kablosu seçilerek projede belirtilir.
Belirtilen bu hususların haricînde panoyu yaptıran müşterinin özel istekleri olabilir. Örneğin müşteri isteğine göre güç kablolarında her faz için ayrı renkteki kablolar tercih edilebilir. Kablo seçiminde bu istekler de göz önünde bulundurulmalıdır.
NOT: Panolarda kesinlikle tek damarlı kablolar kullanılmaz.
Kumanda ve Güç Kabloları
NYAF Kablolar
İnce çok telli elektrolitik bakırdan imal edilir.
Kuru yerlerde, boru içinde, sıva altı ve üstü tesislerde, kumanda panosu, mutfak cihazları ile elektromekanik, elektrik ve elektronik montaj uygulamalarında çok fazla esneklik gerektiren uygulamalarda tesisat kablosu olarak kullanılır.

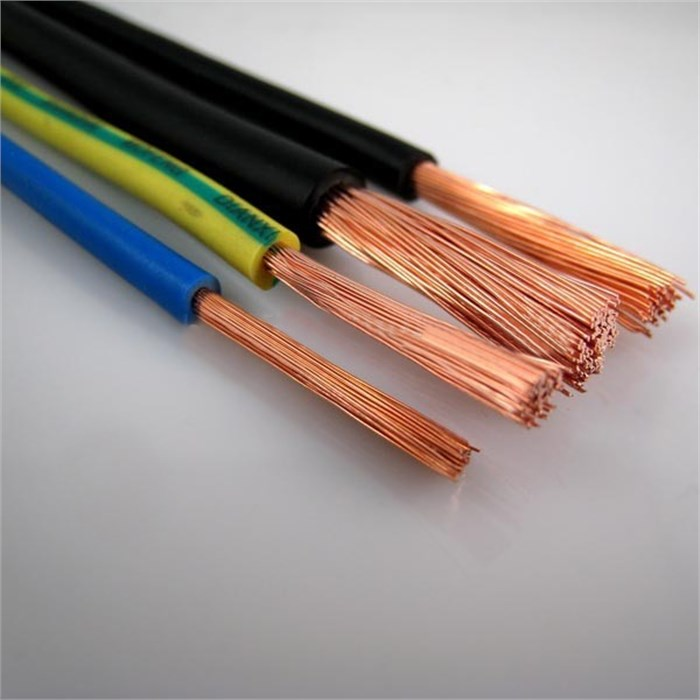

Resim NYAF kablo
NV-bu Kablo
İnce çok telli elektrolitik bakırdan imal edilir. Mekanik zorlanmaların bulunmadığı kuru mahallerde, hareketli cihazların bağlantılarında (lamba, aplik, avize, seslendirme cihazları vb.) kullanılır. Ayrıca dinamit patlatma ara bağlantı kablosu olarak da kullanılır.
Resim NV-bu kablo
