Pano Yerleşim Krokisinin Çizimi Sırasında Dikkat Edilecek Noktalar
Pano elemanlarını yerleştirmeden, panonun özelliklerine göre kaç bölümden oluşacağı belirlenmelidir.
Enerjinin, panoya giriş ve çıkış noktaları belirlenmelidir.
63 amperden büyük panolarda bölmeler arası iletkenlikler bakır baralarla sağlanmalıdır. Yerleşim buna göre yapılmalıdır.
Birinci bölmede, ana sigorta, ana şalter, voltmetre, ampermetre, sayaç, akım trafosu ve sinyal lambaları olmalıdır.
Daha kolay okuyabilmek için ölçü aletleri, panonun üst tarafına yakın ve ön kapağa konulmalıdır.
Sinyal lambaları ampermetrelerin üst tarafında olmalıdır.
Voltmetrenin altına, voltmetre komütatörü konulmalıdır.
Birinci bölmenin alt kısmına ana şalter konulmalıdır.
Birinci bölmeye sayaçlar konulmalı ve kolay okunabilecek yerde bulunmalıdır. Mühürleme yapılabilmesi için sayaç ön kapağı olmalıdır.
Ana sigorta sayaçlardan önce konulmalı ve mühürlü kısımda olmalıdır.
Akım değerleri yüksek ise fazlar üzerine akım trafosu konulmalı ve sayaçlar buradan beslenmelidir. Dönüştürme oranına göre uygun akım trafosu ve sayaç seçilmelidir.
Ana şalterin çıkışına kaçak akım rölesi konulmalıdır.
İkinci bölmeye, linye sigortaları, linye şalterleri ve sinyal lambaları konulmalıdır.
Sigorta ve şalterler enerjinin geliş yönüne göre yerleştirilmelidir.
Enerji beslemesi yukarıdan, çıkışı aşağıdan ise sigortalar üst kısma
konulmalıdır.
Sigortaların alt kısımlarına şalter konulmalıdır.
Sinyal lambaları şalterlerin üst kısmında yer almalıdır.
Sinyal lambaları ve şalterler ön kapakta olmalıdır.
Sigortalar iç kısımda yer almalıdır.
Kompanzasyon gerektiren tesislerde, üçüncü bölme bulunur.
Üçüncü bölmede reaktif güç kontrol rölesi, kontaktör ve kondansatör bulunur.
Reaktif güç kontrol rölesi, ön kapağa ve üst kısma konulmalıdır.
Kondansatörlere kumanda eden kontaktörler ve kondansatörler iç kısma
konulur.
Kontaktörler orta kısma, kondansatörler alt kısma konulmalıdır.
Kroki çizimi üzerinde ölçüler ve araç gereçler belirtilmelidir.

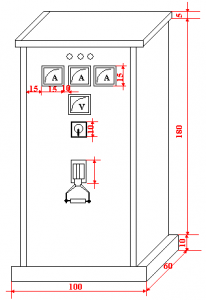

Kroki Çizimi
Kroki çiziminde panonun ölçüleri, panonun şekli, panonun görünüşü ve pano üzerine
yerleştireceğimiz elemanların nereye yerleştirilecekleri gösterilmelidir. Şekil ’de örnek
pano krokisi gösterilmiştir.
