Bir transistör hakkında bilgi edinmek gerektiğinde üzerindeki kodlardan ve katalogdaki bilgilerden yararlanılır. Katalog (bilgi formları), transistör imalatçıları ve kullanıcılar arasında iletişim sağlayan dil olarak düşünülebilir. Kataloglar, bilgilerin bulunup doğru olarak anlaşılmasını, istenilen özellikteki elemanların tespit edilmesini ve bu elemanların bilgilerinin doğru kullanılmasını sağlamak için oldukça önemlidir.

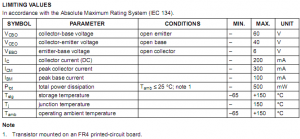

Katalog bilgilerini üç başlık altında inceleyebiliriz.
1. Maksimum gerilim sınırları
Transistörün çalışma sınırlarını belirleyen en önemli özellikler, maksimum gerilim sınırlarıdır. Transistör kesimdeyken kolektör-emiter (VCEO), koektör-beyz (VCBO), beyzemiter (VBEO) ters polarma gerilimleri çalışma sırasında aşılmamalıdır.
2. Maksimum akım sınırları
Transistörler çektikleri maksimum kolektör akımlarıyla bilinir. Devre dizaynında çekilecek
akım değeri belirlenirken harcanan güç değeri aşılmayacak şekilde seçilir.
Örnek: 2N 3904 transistörü için güç sınırları içinde tespit edilebilecek maksimum akım
değeri 200 mA’dir.
3. Maksimum güç harcama sınırı
Çalışma sırasında kolektör akımı (IC) ile kolektör-emiter geriliminin (VCE) çarpımı transistör
üzerinde harcanan gücü verir. PD = VCE . IC Kataloglarda bu değerler 25 0C oda sıcaklığı için verilir.
2N 3904 transistör için PD = 625 mW’tır. 25 0C’nin üzerindeki her 10C’lik sıcaklık artışı için
gücü 5 mW azaltmak gerekir.
Her 10 C’lik sıcaklık artışına karşılık güçte yapılacak azaltma miktarına azaltma faktörü denir.
Örnek:
a) 60 C’lik çevre sıcaklığında 2N 3904 transistörünün maksimum çalışma gücünü bulunuz.
b) Aynı sıcaklıkta VCE gerilimi 9 volt iken IC akımını bulunuz.
Çözüm:
a) Sıcaklık farkı = 60 C – 25 C = 35 C
Azaltılması gereken güç = 35 C . 5 mV = 175 mW
PD60 =PD25-175 mW
PD60 = 625 mW – 175 mW
PD60 = 450 mW ta çalışmalıdır.
b)PD60 =VCE . IC
