Transistör, küçük akımlar (μA-mA) ile büyük akımları (mA-A) kontrol edebilen aktif devre elemanıdır.
Transistörler motor, bobin veya lamba gibi yüksek güçlü elemanlarda ve lojik kapı devrelerinde anahtarlama elemanı olarak kullanılır.

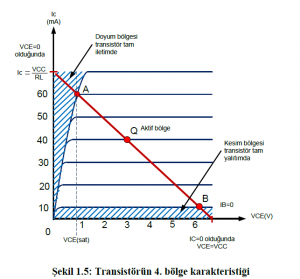

Transistörlerin üç çalışma bölgesi vardır: doyum bölgesi, kesim bölgesi ve aktif bölge Aktif bölge, yükseltme (amplifikasyon) işleminde kullanıldığından doyum (saturasyon) ve kesim (cut-off) bölgeleri anahtarlama işleminde kullanılır.

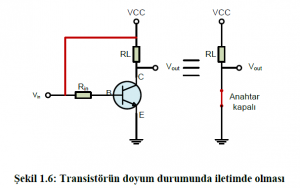

Transistör doyumdayken tamamıyla iletkendir. IC akımı en üst seviyede, VCE gerilimi sıfırdır.

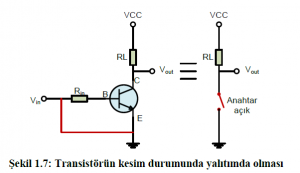

Transistör kesimdeyken tamamıyla yalıtkandır. IC akımı sıfır, VCE gerilimi en üst seviyededir.
Uygulamanın isis çizimi için tıklayınız.
Transistörün anahtarlama elemanı olarak kullanılması uygulama videosu
