Sanayide geniş bir kullanım alanına sahip elektrik motorları, çeşitli nedenlerle aşırı ısınır. Termistör rölesi aşırı ısınmanın elektrik motorlarına zarar vermesini engellemek amacıyla tasarlanmıştır.
Yapısı
Termistör rölelerin iç yapısı elektroniktir. Ön yüzünde çalışıp çalışmadığını gösteren ledler bağlantı noktaları ve firma ismi bulunur.
Çalışması
Motor sargı sıcaklığı, kullanılan PTC ‘nin sıcaklık sınırını aştığında röle bırakır, LED söner. Motorun aşırı ısınması engellenmiş olur. Motor sargı sıcaklığı kullanılan PTC’nin sıcaklık sınırının altına düştüğünde röle tekrar çeker, LED yanar. Motor tekrar çalışır.
Çeşitleri
Sıcaklıkla direnci değişen elemanlara termistör denir. Sıcaklıkla direnci artan elemanlara PTC, sıcaklıkla direnci azalan elemanlara NTC adı verilir. Termistörler mutlaka bir elektronik devre içinde kullanılır. Motor sargılarını aşırı ısıdan korumak için genellikle PTC tipi termistörler kullanılır.
Bağlantı Şeması ve Katalog Bilgileri
Montajı

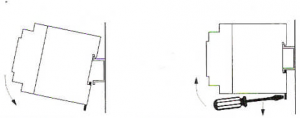

Termistör rölesinin raya montajı aşağıdaki şekilde görüldüğü gibi tornavida yardımı
ile yapılır.
