TEMRİN 22

/ ARDUINO UYGULAMA / Yazan

Arduino Uno ile LDR li Led Yakma Devresi

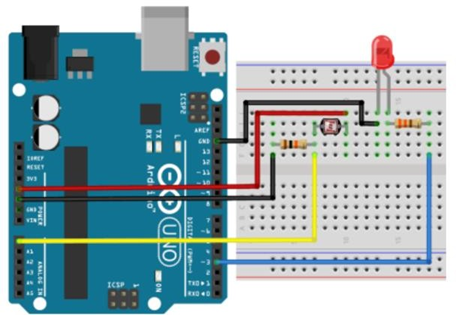

🔧 Devre Bağlantısı

  • LDR → bir ucu 5V’a, diğer ucu A0 pinine.
  • Aynı zamanda LDR’nin A0 ucuna 10kΩ direnç bağla, direncin diğer ucu GND’ye. (Bu bir gerilim bölücü oluşturur.)
  • LED → Uzun bacak (anot) 3 nolu pine, kısa bacak (katot) GND’ye.
    (Araya 220Ω direnç koymayı unutma.)

📊 Açıklama

  • LDR karanlıkta yüksek direnç gösterir, dolayısıyla analog değer düşer → LED yanar.
  • Ortam aydınlanınca değer yükselir → LED söner.
  • 500 eşiğini ortama göre değiştirebilirsin (örneğin 400 ya da 600).
