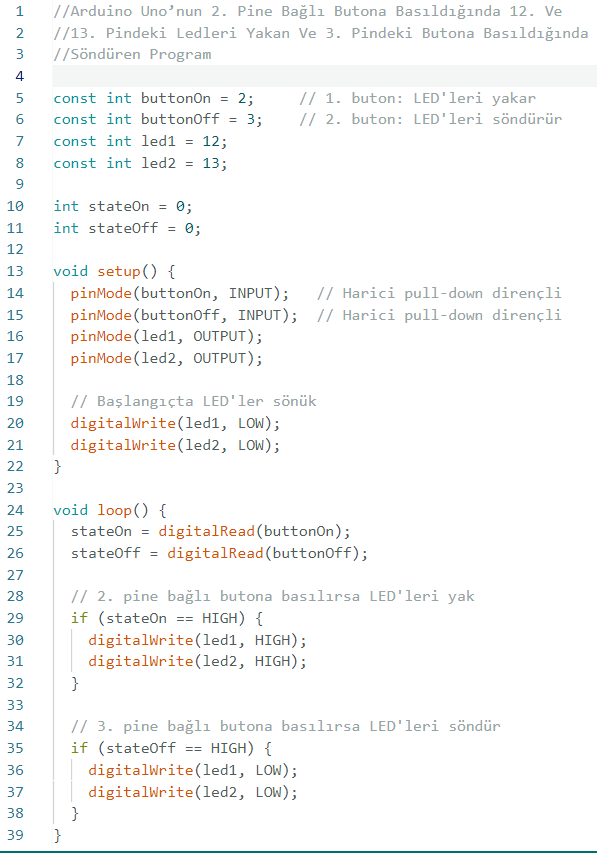

Arduino Uno’nun 2. Pine Bağlı Butona
Basıldığında 12. Ve 13. Pindeki Ledleri Yakan Ve 3. Pindeki Butona Basıldığında Söndüren Program

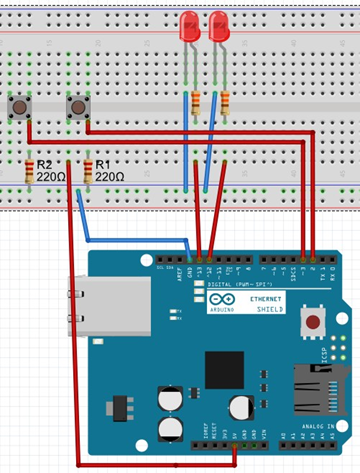

Devre Şeması
Butonlar:
- Her butonun bir ucu GND’ye bağlanacak.
- Diğer ucu sırasıyla:
- Buton 1 → Arduino pin 2
- Buton 2 → Arduino pin 3
- Her buton pinine ayrıca 5V hattından 10 kΩ direnç bağla → bu direnç pull-down görevi görecek.
LED’ler:
- 12. pin → 220 Ω direnç → LED → GND
- 13. pin → 220 Ω direnç → LED → GND
