Kristal diyotlar genellikle doğrultmaç diyotları olarak anılır ve doğrultmaç devrelerinde kullanılır. Piyasada en çok kullanılan diyotlardan biri doğrultmaç diyotlardır. Ebatları güçlerine göre değişir. Büyük ebatta yapılanlar büyük güçlüdür. Çok yüksek güçte yapılanların dış muhafazası metal olup soğutucu plakalara monte edilir.

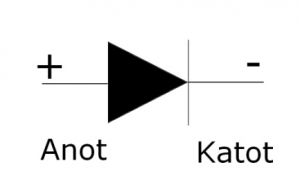

Diyot sembolu ve görünüşü
Diyotlarda iki şeye dikkat edilmelidir. Aksi takdirde diyot bozulur (Kısa devre olur.).
1-Ters dayanma geriliminin üzerine çıkılmamalıdır.
2-Maksimum taşıma akımından daha fazla akım çekilmemelidir.

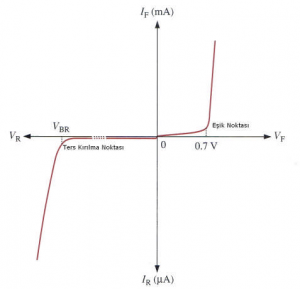

Aşağıda kristal diyodun karakteristik eğrisi görülmektedir.
Doğrultucu diyotların yüksek akımlı olanlarına güç diyotları denir. Güç diyotlarının çoğu daha yüksek akım ve sıcaklık değerlerinden dolayı silisyumdan yapılmaktadır. Diyotların akım kapasitesi diyotları paralel bağlayarak ters tepe dayanma gerilimleri ise diyotları seri bağlayarak artırabilir. Güç diyotları oluşan aşırı akım ve ısı nedenlerinden dolayı soğutucu üzerine monte edilmektedir.
