FLİP FLOP DEVRESİNİ BASKI DEVRE İLE UYGULAMA

İstenenler:

Gerekli iş sağlığı ve güvenliği önlemlerini alarak flip flop devresi yapılacaktır. Buna göre;
 Devrenin baskı devresini plaket üzerinde gerçekleştiriniz (ütü veya elle).
 Eksik görünen alanları kalem ile çiziniz.

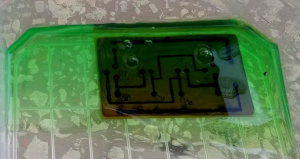

 Çizilen devreyi asit ortamına atınız.
 Asitten çıkarılan devreyi temizleyiniz.

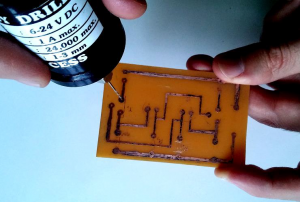

 El matkabı kullanarak pad kısımlarını deliniz.

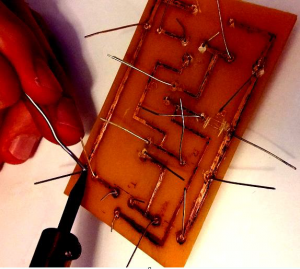

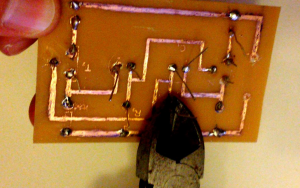

 Havyayı çalıştırınız ve malzemeleri yerleştirerek lehimleyiniz.
 Devreyi çalıştırarak çalıştığından emin olunuz.

Devre şeması

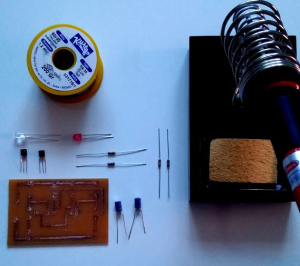

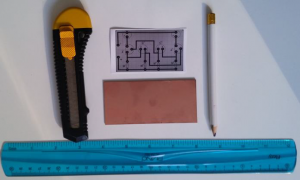

Kullanılacak araç gereçler
 1 kΩ direnç (x2)
 4,7 kΩ direnç (x2)
 BC 237 NPN transistör (x2)

 100 μF 25V kondansatör (x2)
 Kırmızı Led (x1)
 Yeşil Led (x1)
 5×10 boyutlarında bakır plaket (x1)
 Baskı devre kalemi (S veya M)

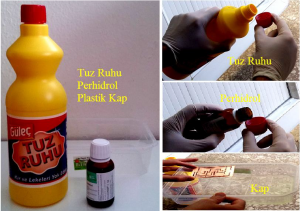

 Ütü, el matkabı, asit ve perhidrol
 Havya, lehim ve keski araçları

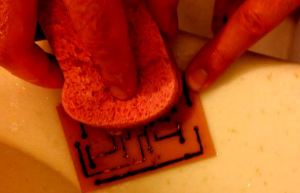

Çalışma hakkında görsel resimler
