Kısa devre rotorlu asenkron motorlarda da stator sargılarının hem giriş hem çıkış uçları klemense çıkarılır. Bilezikli asenkron motorlarda ise stator ve rotor sargılarının sadece giriş uçları klemense çıkarılır.
Kısa Devre Rotorlu Üç Fazlı Asenkron Motorun Klemens Bağlantıları
Üç fazlı asenkron motorun stator sargıları birbiri ile aynı özellikte üç sargıdan oluşur. Motorlarda sargıların giriş uçları U1-V1-W1, çıkış uçları U2-V2-W2 harfleriyle veya sargıların giriş uçları U-V-W, çıkış uçları ise X-Y-Z harfleriyle isimlendirilir. Motorlarda sargıların giriş ve çıkış uçları klemense çapraz olarak çıkarılır. Sargı uçlarının klemense çapraz olarak çıkarılması yıldız ve üçgen bağlantının kolay yapılmasını sağlar.

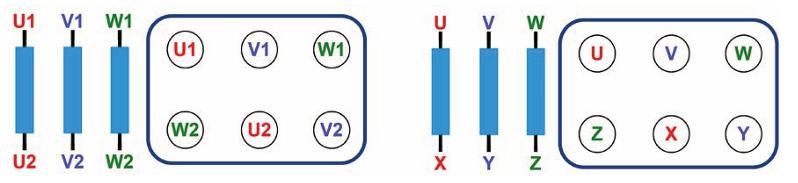

Üç fazlı asenkron motorda sargılar ve sargı uçlarının klemense çıkarılması
Yıldız Bağlantı ve Özellikleri
Sargıların U1-V1-W1 giriş uçlarına fazlar uygulanıp U2-V2-W2 çıkış uçlarının birleştirilmesiyle oluşturulan bağlantıya yıldız bağlantı adı verilir.
Her faz sargısına uygulanan gerilimin √3 ′te biri kadar gerilim düşer. Bu durumda motora 380 volt gerilim uygulandığında, her faz sargısına 220 volt gerilim düşer
Üçgen Bağlantı ve Özellikleri

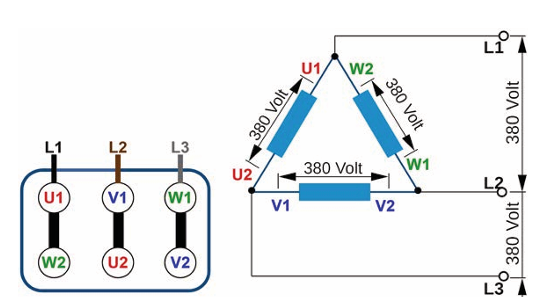

Sargıların U1-W2, V1-U2, W1-V2 uçları birleştirildikten sonra fazların U1-V1-W1 uçlarına bağlanmasıyla üçgen
bağlantı elde edilir. Üçgen bağlantıda sargıya uygulanan gerilim değeri ile sargı üzerine düşen gerilimin değeri birbiri
ne eşittir. Bu durumda motora 380 volt gerilim uygulandığında, her faz sargısına yine 380 volt gerilim düşer.
Bilezikli Asenkron Motorun Klemens Bağlantısı
Bilezikli sargılı asenkron motorlarda stator sargılarının giriş uçlarının yanında rotor sargısı uçları da klemense çıkarılır. Stator sargısı uçları U, V, W rotor sargısı uçları ise K, L, M harfleri ile gösterilir. İlk çalışma anında rotor (K, L, M) uçları bir direnç üzerinden birleştirilir. Motor normal çalışma hızına ulaştığında bu uçlar kısa devre edilir.

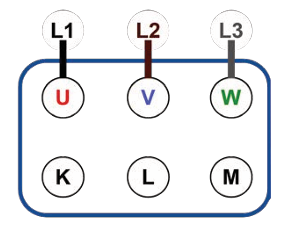

Bilezikli asenkron motor klemensi
Motorun mil ucuna kasnak tarafından bakıldığında saat ibresi dönüş yönü, motorun standart dönüş yönüdür . Üç fazlı asenkron motorlarda dönüş yönü değiştirilmek istendiğinde motora uygulanan fazlardan ikisinin yerleri değiştirilir.
Bir Fazlı Asenkron Motorun Sargıları ve Klemens Bağlantısı

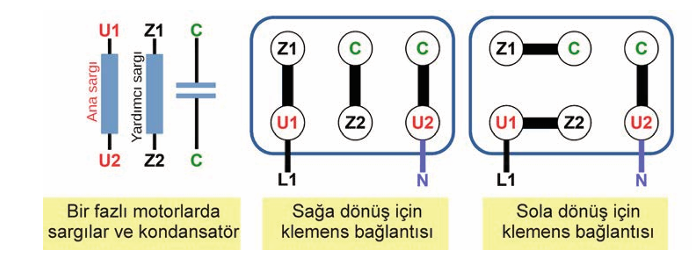

Bir fazlı asenkron motorda ana sargı uçları U1 ve U2 ile yardımcı sargı uçları ise Z1 ve Z2 harfleri ile gösterilir. Sargıların oluşturduğu manyetik alanlar arasında faz farkı oluşturmak için kondansatörlerden faydalanılır. Motora bağlanan kondansatörlerin uçları ise C harfi ile gösterilir. Bir fazlı asenkron motorda enerji ana sargıya (U1-U2 uçlarına) uygulanır.
Motorun standart dönüş yönü için U1-Z1, Z2-C ve U2-C uçları birleştirilir. Bir fazlı asenkron motorlarda dönüş yönünü değiştirmek için ana veya yardımcı sargılardan geçen akımlardan birinin yönünü değiştirmek gerekir. Bunu sağlamak için U1-Z1, Z2-C arasın daki köprüler sökülerek Z1-C ve U1-Z2 uçları birleştirilir.
Bir fazlı asenkron motorun klemens bağlantısı
